Sorensen ™ SGX 시리즈 전면 패널로 설정 및 탐색 간소화

오늘날의 전원 공급 장치는 많은 고급 기능을 제공하지만 이러한 기능을 찾고 기능을 극대화하는 것은 어려울 수 있습니다. 그래서 AMETEK Programmable Power 가 Sorensen ™ SGX 시리즈 프로그래밍 가능 DC 전원 공급 장치를 설계 할 때 사용자 인터페이스에 많은 관심을 기울였습니다. 결과? SGX 시리즈에는 직관적이고 사용하기 쉬운 전면 패널 터치 스크린 디스플레이가있어 출력 프로그래밍 매개 변수, 측정, 시퀀싱, 구성 및 시스템 설정에 빠르게 액세스 할 수 있습니다.



홈 화면 메뉴

그림 1은 SGX 시리즈 홈 화면을 보여줍니다. 다음 기능을 선택할 수 있는 간단한 메뉴가 있습니다.

대시 보드 : 전압, 전류 및 전력을 포함한 출력 매개 변수를 설정하고 측정합니다 (CP (Constant-Power) 모드에서만 적용 가능). 대시 보드는 또한 레귤레이션 모드, 과전압 보호 (OVP), 사용자 전압 및 전류 (V / I) 제한을 설정할 수 있습니다.
출력 프로그램 : 출력 전압, 전류, 전력 (CP 모드에서만 적용 가능) 및 OVP를 설정합니다.
측정 : 전압, 전류 및 전력을 포함한 출력 측정을 표시합니다.
램프 : 프로그램 전압 및 전류 램프.
시퀀싱 : 일련의 전압, 전류 및 전력 모드 작업을 자동으로 실행하도록 전원을 설정합니다.
구성 : 전원 켜기 상태 (PONS), 사용자 V / I 제한, 총 시스템 전류, 프로필, 조절 모드 및 측정 설정을 설정합니다.
제어 인터페이스 : RS-232, GPIB 및 LAN 원격 디지털 인터페이스를 설정합니다.
시스템 설정 : 언어, 디스플레이 밝기, 기본 화면 시간 초과 및 하드웨어 매개 변수 제한과 같은 시스템 매개 변수를 설정합니다.

시스템 정보 (예 : 펌웨어 버전)도 표시 할 수 있습니다.



그림 1 SGX 시리즈 홈 화면

홈 화면의 각 메뉴는 다음 두 가지 방법 중 하나로 접근 할 수 있습니다.

전면 패널 터치 스크린에서 선택한 메뉴를 누릅니다.
인코더가있는 메뉴로 스크롤하고 인코더 스위치를 누릅니다.
위쪽 화살표 버튼을 누르면 이전 화면으로 돌아갑니다. 홈 버튼을 누르면 홈 화면으로 돌아갑니다.



대시 보드 기능

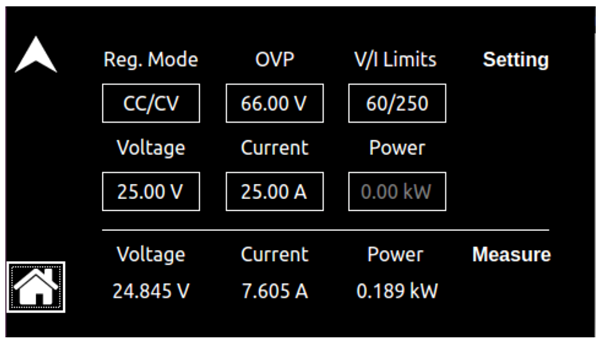

전면 패널 터치 스크린 디스플레이의 기능을 설명하기 위해 대시 보드로 수행 할 수있는 작업을 살펴 보겠습니다. 그림 2는 전원이 정전류 / 정전압 (CC / CV) 모드에있을 때 대시 보드 화면에서 사용할 수있는 정보의 예를 보여줍니다.



그림 2  SGX 시리즈 대시 보드 화면



이 화면에서 가장 일반적으로 사용되는 출력 매개 변수를 변경하고 동시에 볼 수 있습니다. 설정에는 전압, 전류 및 전력과 Reg. (변동) 모드, OVP 및 V / I 제한. 설정을 조정하려면 화면을 터치하거나 로터리 인코더로 선택하여 매개 변수 중 하나를 선택하면됩니다. 그런 다음 인코더를 돌려 값을 위 또는 아래로 조정할 수 있습니다. 설정 외에도 이 화면에는 출력 전압, 전류 및 전력 측정 값도 표시됩니다.
