응용 분야에 적합한 게이지 와이어 크기 선택

AMETEK 프로그래밍 가능 전원을 설치할 때 AC 입력 전원을 전원에 연결하고 AC 또는 DC 출력을 부하에 연결하는 데 사용하는 전선의 크기를 적절하게 조정해야합니다. 올바른 크기의 게이지 와이어를 선택하면 전원이 효율적이고 안정적으로 작동 할 수 있습니다.

아래 표는 입력 및 출력 연결 모두에 적합한 와이어 크기를 결정하는 데 도움이됩니다. 표 1은 최대 30 ° C 주변 온도에서 작동하는 구리 와이어에 대해 권장되는 최소 게이지 와이어 크기를 나타냅니다. 이 표의 데이터는 미국 전기 코드에서 가져온 것이며 참조 용일뿐입니다. 지역 규정은 다른 요구 사항을 부과 할 수 있으므로 최종 설치를하기 전에 반드시 확인하십시오. 더 높은 전류를 처리하기 위해 와이어를 병렬로 연결할 수 있습니다. 지침은 국가 전기 규정을 참조하십시오.



표1

부하에 적합한 크기의 와이어를 선택하는 데에는 두 가지 주요 이유가 있습니다. 첫 번째 이유는 케이블이 과열되지 않고 최대 부하 전류를 안전하게 전달할 수 있도록하기 위함입니다. 이는 화재 위험을 초래하거나 절연 성능을 저하시킬 수 있습니다. 두 번째 이유는 케이블에서 IR 전압 강하를 최소화하는 것입니다. 이 두 가지 현상은 전원 및 해당 부하로 전달되는 전력 품질에 직접적인 영향을 미칩니다.

설치 주변 온도가 30 ° C보다 높으면 표 1에 표시된 것보다 큰 게이지 와이어를 사용하는 것이 좋습니다. 전류를 전달하는 와이어의 능력 (전류 용량이라고도 함)은 주변 온도가 증가함에 따라 감소합니다. 따라서 표 1에 표시된 것보다 더 큰 게이지 와이어가있는 짧은 케이블을 사용하십시오. 전원 케이블을 다른 케이블과 함께 묶어야하는 경우 번들 내부의 작동 온도가 주변 온도보다 높을 수 있으므로 더욱 감소해야 할 수도 있습니다.

또한 게시 된 상용 유틸리티 배선 코드를 사용할 때 주의하십시오. 이 코드는 가정과 건물의 내부 배선용으로 설계되었으며 배선 손실, 열, 절연 파괴 및 노화와 같은 안전 요소를 고려하면서 5 %의 전압 강하를 허용합니다. 이러한 고전압 강하는 애플리케이션에서 허용되지 않을 수 있습니다.

부하가 높은 돌입 또는 과도 전류를 끌어 오는 고성능 애플리케이션에서는 케이블이 수용해야 할 수 있는 피크 전류를 고려해야합니다. 이러한 피크 전류는 RMS 전류 값의 최대 5 배일 수 있습니다. 과소 평가 된 전선 게이지는 손실을 추가하여 애플리케이션의 돌입 특성과 예상 성능을 변경합니다.

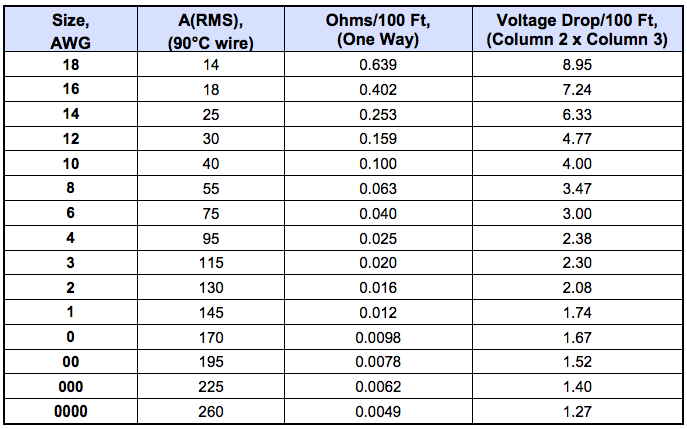

표 2는 주위 온도 20 ° C에서 정격 전류에서 전류 용량, 100 피트 당 저항 및 100 피트 당 전압 강하를 보여줍니다. 구리선은 t1 = 20에서 α = 0.00393Ω / ° C의 온도 계수를가집니다. ° C이므로 상승 된 온도 t2에서 저항은 R2 = R1 (1 + α (t2-t1))이됩니다.



표2

출력 전원 케이블은 전원과 부하 사이의 라인 전압 강하 (두 출력 와이어의 전압 강하 합계)가 전원의 원격 감지 기능을 초과하지 않도록 충분히 커야합니다. 다음 공식을 사용하여 전압 강하를 계산합니다.



  전압 강하 = 2 × 피트 거리 × 피트 당 케이블 저항 × 전류.
