전자 부하의 작동 원리

전자 부하는 전원 공급 장치 테스트 및 배터리 테스트를 포함한 다양한 테스트에 사용됩니다. 테스트중인 장치에 필요한 종류의 부하를 정확히 제공하도록 프로그래밍 할 수 있습니다.

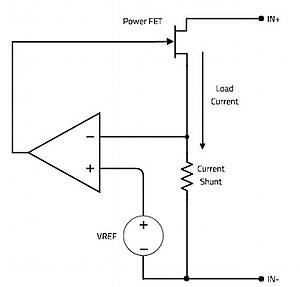

전자 부하를 사용하는 가장 일반적인 방법 중 하나는 정전류 (CC) 모드입니다. 이 모드에서 전자 부하는 출력 전압에 관계없이 테스트 대상 장치 (DUT)에서 정전류를 끌어옵니다. 아래 그림은 CC 모드의 작동 방식을 설명하기 위해 전자 부하의 단순화 된 회로도를 보여줍니다.

CC Mode



테스트중인 장치의 전류는 전력 FET와 전류 션트 저항을 통해 흐릅니다. 션트 저항기 양단의 전압은 기준 전압과 비교되며 두 전압의 차이는 전력 FET의 드레인-소스 저항 RDS를 제어하는 ​​데 사용됩니다. 부하 전류가 원하는 정전류보다 높으면 회로는 FET의 게이트 전압을 조정하여 RDS를 증가시켜 부하 전류를 줄입니다. 부하 전류가 원하는 정전류보다 낮으면 회로가 게이트 전압을 조정하여 RDS를 줄이고 부하 전류가 증가합니다.

실제 전자 부하에서 VREF는 디지털-아날로그 변환기 (DAC)에 의해 공급됩니다. 사용자는 원하는 정전류 레벨을 생성하도록 DAC 출력 전압을 설정합니다. CC 정확도 사양은 주로 이 회로에 사용되는 디지털-아날로그 변환기의 정확도에 의해 결정됩니다.



전자 부하

정전압 모드
대부분의 전자 부하는 정전압 (CV) 모드도 제공합니다. 이 모드에서 전자 부하는 테스트중인 장치에서 일정한 전압을 유지합니다. 이 모드를 사용하여 배터리 충전 회로를 테스트합니다. 아래 그림은 정전압 모드에서 작동하는 전자 부하에 대한 단순화 된 회로도를 보여줍니다.

CV Mode

CV 모드에서 피드백 신호는 정밀 전압 분배기에 의해 생성됩니다. 이 신호는 다시 전압 레퍼런스와 비교되며 비교기의 출력은 전력 FET의 RDS를 높이거나 낮추는 데 사용됩니다. 이는 기본적으로 전자 부하의 입력 임피던스를 변경하여 얼마나 많은 전류가 싱킹되는지에 관계없이 입력 단자에서 일정한 전압을 유지할 수 있도록합니다.

CC 모드와 마찬가지로 VREF는 일반적으로 디지털-아날로그 변환기에 의해 제공됩니다. 출력을 변경하면 CV 값이 변경됩니다.



또한 최신 전자 부하는 CR (정저항) 및 CP (정전력) 모드를 제공합니다. 이러한 모드를 구현하는데 사용되는 회로는 일반적으로 CC 및 CV 모드에 사용되는 회로의 일부 변형입니다.
